出自:电气工程师发输变电

某风电场升压站的110kV主接线采用变压器线路组接线，一台变压器容量为100MVA，主变压器短路阻抗为10.5%，110kV配电装置采用屋外敞开式，升压变压器地处海拔1000m以下，站区属多雷区。

第1题，共5个问题
(单选题)假设该站属Ⅱ级污秽区，请计算变压器门型架构上的绝缘子串应为多少片？（）（悬式绝缘子为XWP-7型，单片泄漏距离为40cm）
A:7片
B:8片
C:9片
D:10片

第2题，共5个问题

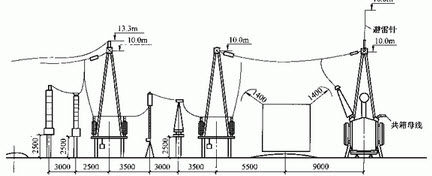

(单选题)图为风电场升压站的断面图，该站的土壤电阻率&rho；=500&Omega（）？m，请问图中布置上有几处设计错误？并简要说明原因。
A:1处
B:2处
C:3处
D:4处

第3题，共5个问题
(单选题)若该风电场的110kV配电装置接地均压网采用镀锌钢材，试求其最小截面为下列哪项数值（）？（计算假定条件如下，通过接地线的短路电流稳定值，I=3.85kA，短路的等效持续时间为0.5s）
A:38.89mm2
B:30.25mm2
C:44.63mm2
D:22.69mm2

第4题，共5个问题
(单选题)若进行该风电场升压站110kV母线侧单相短路电流计算，取S=100MVA，经过计算网络的化简，各序计算总阻抗如下：请按照《电力工程电气设计手册电气一次部分》，计算单相短路电流的周期分量起始有效值最接近下列哪项数值（）？
A:3.387kA
B:1.129kA
C:1.956kA
D:1.694kA

第5题，共5个问题
(单选题)该风电场升压站35kV侧设置两组9Mvar并联电容器装置，拟各用一回三芯交联聚乙烯绝缘铝芯电缆连接，电缆的额定电压U0／U=26／35，电缆路径长度约80m，同电缆沟内并排敷设，两电缆敷设中心距等于电缆外径。试按持续允许电流、短路热稳定条件计算后，选择出下列哪一种电缆截面是正确的？附下列计算条件，地区气象温度多年平均值为25℃，35kV侧计算用短路热效应Q为76.8kA2？（）s，热稳定系数C为86。三芯交联聚乙烯绝缘铝芯高压电缆在空气中（25℃）长期允许载流量表注：本表引自《电力电缆运行规程》。缆芯工作温度为80℃，周围环境温度为25℃。
A:95mm2
B:120mm2
C:150mm2
D:185mm2
110kV及以上有效接地系统和6～35kV低电阻接地系统中，发电厂、变电所接地装置的接触电位差Ut和跨步电位差Us2应符合（）要求。
A:Ut≤Us2≤50V
B:Ut≤Us2≤120V
C:Ut≤50+0.05pf≤50+0.21pf
D:，
在用有名值计算短路电流总阻抗时，下列要求正确的是（）。
A:把各电压级所在元件阻抗的有名值归算到短路点所在级平均电压下的有名值
B:把各电压级所在元件阻抗的标幺值归算到短路点所在级平均电压下的有名值
C:把各电压级所在电器阻抗的标幺值归算各自所在级平均电压下的有名值
D:把各电压级所在线路阻抗，按线路每千米的阻抗有名值乘以线路的千米数
高压电容器装置应装设的保护有（）。
A:过负荷保护，带时限动作于信号或跳闸
B:母线过电压保护，带时限动作于信号或跳闸
C:母线失压保护，带时限动作于跳闸
D:装瓦斯保护，动作于信号或跳闸
对于具有立体造型的展品，为获得实体质感效果，宜（）。
A:设置大面积的顶部采光窗
B:在侧前上方40°～60°处调协指向性聚光灯
C:照度宜为一般照度的3～5倍
D:展品为暗色时则为5～10倍
采用额定剩余动作电流不超过（）mA的剩余电流保护器，被认为是其他防护措施失效时或使用者疏忽时的附加防护。
A:70
B:60
C:20
D:30
当IT系统引出N线，线路标称电压为220／380V时，保护电器应在（）s内切断故障回路。
A:5
B:1
C:0.8
D:0.4
根据《电磁辐射环境保护管理办法》，电磁辐射是指以电磁波形式通过空间传播的能量流，且限于非电离辐射，包括信息传递中的电磁波发射、（）应用中的电磁辐射，高压送电中的电磁辐射。
A:文教
B:工业
C:科学
D:医疗
商业照明设计要求有（）。
A:商店营业厅照明应选用光效高、显色性好的光源
B:营业厅照明通常由一般照明和重点照明组成
C:宜将商品陈列用照明兼作一般照明
D:营业厅照明应分区分组集中控制
照明回路端电压对于视觉要求较高的主控室、微机监控室不宜低于额定电压的（）。
A:95％
B:97.5％
C:98.5％
D:99％
建筑物接地装置接地极可采用下列几种型式：（）。
A:圆钢、角钢或钢管
B:征得供水部门同意的金属水管系统
C:非钢筋混凝土中的钢筋
D:征得电缆部门同意的铅质包皮和其他金属外皮电缆
符合下列条件中的（）之一及以上时，作业面或参考平面的照度，可按照度标准值分级降低一级。
A:进行很短时间的作业时
B:作业精度或速度无关紧要时
C:建筑等级和功能要求较低时
D:供电困难的地区
1区爆炸性气体环境是指在正常运行时（）出现爆炸性气体混合物的环境。
A:可能
B:不断
C:经常
D:不可能
不属于电缆的一部分或不与相导体共处于同一外护物之内的每根保护导体，有防机械损伤保护的铜的截面积不应小于（）mm2。
A:1.5
B:2.0
C:2.5
D:3.0
某300MW火力发电厂，厂用电引自发电机，厂用变主变为Dynllynll，容量40/25-25MVA，厂用电压为6.3kV，主变低压侧与6kV开关柜用电缆相连，电缆放在架空桥架上。校正系数K1=0.8，环境温度为40℃，6kV最大三相短路电流为38kA，电缆芯热稳定系数C为150。6kV中性点经电阻接地，若单相接地电流为100A，此电阻值为（）。
A:4.64Ω
B:29.70Ω
C:36.38Ω
D:63Ω
一台10000kVA变压器现已运行27年，折旧率为3．33％，由于故障及运行时间长久，部分绕组绝缘损坏，需进行大修，大修费为该变压器投资费的50％。购买新的10000kVA变压器价格为85000元，与原10000kVA变压器购价相同。变压器的残存价值为原购价的10％。如更换新变压器每年可节约电费31304元，减少电容器的投资为6120元。从生产上考虑该变压器的负荷短期内不可能减少或调整。请考虑该变压器的处理方案现运行的旧变压器的剩值为（）元。
A:8577
B:8424
C:4700
D:2805
一般试验室的照度标准值为300lx，规定LPD值不应大于11W／m2；设计时按标准规定条件确定降低一级照度，即按200lx设计，设计中实际的LPD值为（）值时，符合标准要求。
A:6.0W／m2
B:6.6W／m2
C:7.2W／m2
D:7.8W／m2
某车间有一台额定容量为8000kVA电力变压器，其二次侧负载为4500kW，cosφ=0．9时，该变压器的负载率为（）。
A:69.4％
B:62.5％
C:56.2％
D:41.1％
操作过电压一般由（）引起。
A:线路切、合与重合闸
B:故障与切除故障
C:开断容性电流和开断较小或中等的感性电流
D:负载突变
300MW机组的火力发电厂，每台机组直流系统采用控制和动力负荷合并供电方式，设两组220kV阀控蓄电池。蓄电池容量为1800Ah，103只。每组蓄电池供电的经常负荷为60A。均衡充电时不与母线相连。在充电设备参数选择计算中下列哪组数据是不正确的（）？
A:充电装置额定电流满足浮充电要求为61.8A
B:充电装置额定电流满足初充电要求为180～225A
C:充电装置直流输出电压为247.2V
D:充电装置额定电流满足均衡充电要求为240～285A
某工业生产场所，长60m、宽24m、灯具安装高10m，照度标准值200lx，维护系数0．6，显色性无要求，解答下列问题。按第3小题方案，400W高压钠灯，配节能型电感镇流器，功耗为40W，计算实际的LPD值为（）。
A:4.9W／m2
B:5.9W／m2
C:6.9W／m2
D:8W／m2
10kV电网奇次谐波电压含有率限值为（），电压总谐波畸变率限值为（）。
A:4.0％，5.0％
B:1.2％，3.0％
C:3.2％，4.0％
D:2.4％，3.0％
下列电源不可作为应急电源的是（）。
A:UPS不间断电源
B:独立于正常电源的发电机组
C:与正常电源在同一母线上的馈电线路
D:独立于正常电源的专用馈电线路
关于接地线与电气设备的连接，正确的是（）。
A:接地线与电气设备的连接可用螺栓连接或焊接
B:接地线与电气设备的连接禁止采用焊接
C:用螺栓连接时应设防松螺帽或防松垫片
D:电气设备每个接地部分应以单独的接地线与接地母线相连接，严禁在一个接地线中串接几个需要接地的部分
在用标幺值计算短路电流的总阻抗时，下列要求正确的是（）。
A:所有阻抗必须换算到同一基准容量下的标幺值
B:各电器元件直接用样本上的标幺值
C:基准电压用各元件所在级的平均电压
D:基准电压用各元件所在级的标称电压
某电子器件生产间，长11．2m、宽7．2m、吊顶高4．0m，照度标准值Eav=500lx，显色指数Ra2≥80，维护系数0．8，选用三基色直管荧光灯36W，光通量φ=3350lm，选用双管荧光灯具，利用系数（U）为0．61，按GB50034--2004《建筑照明设计标准》设计，解答下列问题。

第1题，共5个问题
(单选题)上述第3小题计算的照度（Eav）和第4小题的方案实际LPD值（）标准要求。
A:两者均符合
B:两者均不符合
C:Eav符合，LPD不符合
D:E不符合，LPD符合

第2题，共5个问题
(单选题)房间室形指数（RI）为（）。
A:1.25
B:1.35
C:1.52
D:1.78

第3题，共5个问题
(单选题)按上一题设计的光源数，计算的维持平均照度为（）。
A:464lx
B:474lx
C:487lx
D:505lx

第4题，共5个问题
(单选题)若配用电子镇流器，灯的输入功率（含镇流器）为37W，本设计的实际照明功率密度（LPD）为（）。
A:11W／m2
B:12.5W／m2
C:14.5W／m2
D:18W／m2

第5题，共5个问题
(单选题)设计光源支数为（）支（注：选用双管灯具，设计光源数应取接近的双数）。
A:20
B:24
C:28
D:30
办公建筑接待室、前台照度标准值为（）lx。
A:200
B:300
C:500
D:1000
高压架空线路杆塔的接地装置时，当接地装置由较多垂直接地极组成时，垂直接地极的间距不应小于其长度的（）。
A:一倍
B:两倍
C:三倍
D:四倍
敷设深钻式接地板，或充分利用井管或其他深埋在地下的金属构件作接地极，还应敷设深度（）m的伸长接地极。
A:0
B:约0.5
C:约1
D:约5
在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压必须不低于工作电压，且不应低于（）。
A:250V
B:380V
C:400V
D:500V
