出自:机电工程管理与实务

背景:
A机电工程公司总承包了一新建机械厂的通风与空调工程,总工期为6个月。主辅材料均由A机电公司供应。其中,分部分项工程量清单计价合计为536万元;措施项目清单计价合计60万元;其他项目清单计价合计15万元。取费费率为:规费费率4.85%;税率3.56%。
合同规定,主材预付款为合同造价的30%,从未施工工程尚需的主材价值相当于主材预付款数额时起扣;质量保证金为合同造价的5%,从每月的进度工程款中扣回。
A公司经过测算,决定公司按照工程总造价的15%提取,剩余的为公司对项目的考核成本。公司与项目部签订的项目目标成本又降低了3%。
项目部经过测算,在目标成本的基础上人工费可以降低2.5%;材料费可以降低5%;机械费可以降低6%;其他直接费降低9%;间接费降低11%。

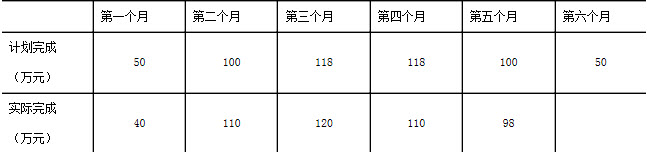

项目经理部编制的成本计划和前四个月实际完成工程造价见下表。项目部对成本进行了分解,并且抓住了成本控制的主要环节,很好的完成了公司下达的成本目标,并节余35万元。
月完成造价、前四个月实际完成造价



第1题,共1个问题
(简答题)问题: 1、A机电工程公司对项目部的考核成本是多少?与项目部签订的项目目标成本是多少? 2、若背景中的人工费占计划成本20%、材料费占50%、机械费占15%、其他直接费占5%、间接费占10%,项目部计划成本降低额是多少?本项目成本控制的重点是什么?应如何控制? 3、本工程预付款是多少?预付款起扣点是多少?请计算第三个月和第四个月签证工程款。 4、在确定风管制作方案时,有工厂预制和现场制作两种方案可以选择。工程预制质量可靠,进度可以提前,预制费用减少2万元,但运输费用增加3万元。现场制作也可以满足质量和进度的要求,但设备来回运输和装、拆需要1.5万元的费用。问题:项目部应该选择哪一种制作方案?为什么?
特种设备安全法所称的特种设备是指()、危险性较大的设备和设施。
A:制造和安装难度较大
B:涉及生命安全
C:重要性较大
D:具有特殊功能
()风管适用于中、低压系统。
A:聚氨酯、酚醛复合板
B:玻璃钢板
C:不锈钢板、铝板
D:硬聚氯乙烯版
E:玻璃纤维复合板
按《注册建造师执业管理办法(试行)》规定,不在机电工程注册建造师执业工程范围的是()安装工程。
A:建材设备
B:体育场地设施
C:海洋石油设备
D:水电设备
按水循环方式分类,锅炉可分为()等。
A:直流锅炉
B:强制循环锅炉
C:循环流化床锅炉
D:复合循环锅炉
E:塔式锅炉
A施工单位总承包某石油库区改扩建工程,主要工程内容包括: (1)新建4台50000m³浮顶油罐; (2)油库区原有4台10000m³拱顶油罐开罐检查和修复; (3)罐区综合泵站及管线; (4)建造18m跨度钢混结构厂房和安装1台32吨桥式起重机。A施工单位把厂房建造和桥式起重机安装工程分包给具有相应资质的B施工单位。工程项目实施中做了以下工作: 工作一:A施工单位成立了工程项目部。项目部编制了职业健康安全技术措施计划,制订了风险对策和应急预案。 工作二:根据工程特点,项目部建立了消防领导小组,落实了消防责任制和责任人员,加强了防火、易燃易爆物品等的现场管理措施。 工作三:为保证库区原有拱顶罐检修施工安全,项目部制订了油罐内作业安全措施。 主要内容包括: (1)关闭所有与油罐相连的可燃、有害介质管道的阀门,并在作业前进行检查。 (2)油罐的出、人口畅通。 (3)采取自然通风,必要时强制通风。 (4)配备足够数量的防毒面具等。 (5)油罐内作业使用电压为36V的行灯照明,且有金属保护罩。 工作四:B施工单位编制了32吨桥式起重机安装专项方案,由B单位技术总负责人批准后实施。 列出现场消防管理的主要具体措施。
1.背景 某机电安装企业承接了1000MW机组汽轮发电机系统安装工程,包括汽轮机、发电机、励磁机、凝汽器、除氧器、加热器和各类水泵等安装,以及相应汽轮机和发电机等大件设备的运输任务。其中,汽轮发电机大件设备由上海生产,运输途经水路一沿途公路(含3座桥和地下管线)一现场道路及组合场;其余工程设备由生产厂家以装籍方式运抵组合场和仓库。在安装阀门时,打开阀门包装箱发现其技术资料不全,两天后在其他水泵箱中找到。对此,该机电安装企业开展了工程设备管理大检查,结果发现:少量仓库内设备名称和规格不符;两箱限额设备部件已经运达安装现场,其中一箱外箱体在安装过程中受到机械力打击。针对存在的问题,项目经理部作了认真而又全面的整改。 2.问题 (1)大件设备运输途径沿途公路之前应采取哪些措施? (2)在现场道路及组合场对大件设备运输和卸载应采用哪些措施? (3)背景资料中,阀门资料不全错在哪个管理环节?该环节有哪些主要工作? (4)设备存入指定仓库内时,通常还要做好哪些工作,可避免标识和规格不符? (5)简述汽轮机安装程序。
设备安装标高测量时,测点的绝对标高是指测点相对于()的高程。
A:基础上基准点
B:本台设备最低表面基准点
C:国家规定的±0标高基准点
D:本车间设计的±0标高基准点

背景
建设单位通过向社会公开招标的方式确定了某施工单位为一中型机电工程项目的承包人,并与之签订了施工承包合同。建设单位根据合同要求在开工之前,办理了建设用地规划许可证、建设工程规划许可证、建设工程施工许可证,并在合同约定的开工日期前7天向承包人移交了施工现场,提供了施工条件和基础资料,基础资料包括工程施工所必须的毗邻区域内的供水、排水、供电、供气、供热、通信、广播电视等地下管线资料,气象和水文观测资料,地质勘察资料,相邻建筑物、构筑物和地下工程等有关基础资料。随后要求总监理工程师按照合同约定发布工程开工令。施工单位根据工程项目的需要组建了项目经理部,在综合考虑各种影响因素之后,选择按照矩阵式组织形式确定了项目经理部组织机构形式,并选派了项目经理。项目经理部考虑各种内部、外部影响因素,确定了该项目施工管理人员的组成、所需人员数量、专业以及派遣时间安排。为了使施工活动有序、高效、科学合理进行,依据工程建设方面的法律、法规、标准、规范以及施工合同条款,编制了具有可实施操作的施工组织设计并上报监理人审查。



第1题,共5个问题
(简答题)请按照矩阵式组织形式绘制项目经理部组织机构框图。

第2题,共5个问题
(简答题)简述矩阵式组织形式优缺点有哪些?

第3题,共5个问题
(简答题)项目经理部应向监理人提交的人员计划中应包括哪些施工管理人员?同时应提供哪些有效证明?

第4题,共5个问题
(简答题)建设单位在移交施工现场前向施工单位提供的施工条件是什么?

第5题,共5个问题
(简答题)建设单位应对施工基础资料承担哪些责任?施工承包商应承担哪些责任?
以下应逐个进行壳体压力试验和密封试验的阀门有( )。
A:输送苯乙烯管道的阀门
B:输送甲醇管道的阀门
C:输送设计压力为1MPa的自来水管道的阀门
D:输送温度为280℃的过热蒸汽管道的阀门
E:输送设计压力为2MPa的热水管道的阀门
关于通风空调系统风管安装技术要求的说法,正确的是()。
A:封口、阀门处要设置支、吊架
B:当管线穿过风管时,要注意接触部位的密封处理
C:风管与风机连接处,应采用柔性短管连接
D:室外风管的固定拉索可以靠近泵侧固定在避雷引线上
对于电动机外观检查的叙述,错误的是( )。
A:电动机应完好,不应有损伤现象;定子和转子分箱装运的电动机,其铁芯、转子和轴颈应完整,无锈蚀现象;电动机的附件应无损伤
B:设备在安装前的保管期限应为1年及以下,当长期保管时应符合设备保管专门规定
C:电动机及其附件宜存放在清洁、干燥的仓库或厂房内
D:对细长型转子的电动机,为防止转轴变形,在保管期间应按厂家要求固定转子

合同签订后,因建设单位在征地环节上出了问题,施工场地延后3个月才交付给安装公司,所以建设单位将合同开工时间延后到2013年4月1日。安装公司项目部进场后,因订购的Φ200×7mm钢管无法按时到货,向建设单位申请项目工期增加30天,建设单位不同意安装公司的合同工期增加申请,并有偿提供了库存的Φ200×5mm钢管,安装公司项目部将这批管子在未经检验的情况下,直接用于工程设备安装,监理工程师发现后,拒绝对本项目验收签字。
水处理厂的设备安装工程在2014年3月11日完成后,建设单位未经工程验收及竣工结算就投入使用。水处理厂使用10天后,发现工程存在Φ200×5mm钢管变形、焊缝渗漏等严重质量问题,只能停止使用。建设单位要求安装公司维修,安装公司要求先进行工程竣工结算后,再进行维修。



第1题,共5个问题
(简答题)建设单位驳回安装公司的做法是否正确?提供的Φ200×5mm钢管能否用于设备安装工程?分别说明理由。

第2题,共5个问题
(简答题)送达施工现场的管道材料和元件应检验哪些内容?

第3题,共5个问题
(简答题)用“三检制”分析,管道焊缝渗漏是在哪些质量管理环节上存在问题?

第4题,共5个问题
(简答题)计算本项目的实际施工工期是多少天?说明理由。

第5题,共5个问题
(简答题)安装公司要求是否合理?说明理由。
牺牲阳极保护是在被保护的金属设备上连接一个( )。
A:电位更负的强阴极
B:电位更负的强阳极
C:电位更正的强阴极
D:电位更正的强阳极
简述工业管道安装程序。
电动机受潮后,可采用通电干燥的方法有()。
A:热风干燥法
B:电阻器加热干燥法
C:灯泡照射干燥法
D:磁铁感应干燥法
E:外壳铁损干燥法
水泵设备开箱检查合格,水泵安装后的施工工序有()。
A:电动机安装
B:电动机接线
C:起动设备安装
D:电动机干燥
E:送电前的检查
单位工程中主分部工程的特征具有()。
A:占有较大的投资比例
B:较大的工程量
C:较复杂的技术难度
D:生产工艺的主要设备或流程
E:对投产后的安全和使用功能影响大

某安装公司承接一高层商务楼的机电工程改建项目,该高层建筑处于闹市中心,有地上30层,地下3层。工程改建的主要项目有变压器、成套配电柜的安装调试;母线安装、主干电缆敷设;给水主管、热水管道的安装;空调机组和风管的安装;冷水机组、水泵、冷却塔和空调水主管的安装;还有8台33层33站曳引式电梯安装。变压器、成套配电柜、冷水机组和水泵安装在地下2层,需从建筑物原吊装孔吊人,冷却塔安装在顶层。
安装公司项目部进场后,编制了施工组织设计、施工方案和施工进度计划,根据有限的施工场地设计了施工总平面图,并经建设单位和监理单位审核通过。
安装公司项目部将变压器、冷水机组及冷却塔等设备的吊装分包给专业吊装公司。吊装合同签订后,专业吊装公司编制了设备吊装方案和安全技术措施,因改建项目周界已建满高层建筑,无法采用汽车吊进行吊装,论证后,采用桅杆式起重机吊装。通过风险识别评估,确定了风险防范措施。



第1题,共5个问题
(简答题)项目部编制施工进度计划时,哪些改建项目应安排在设备吊装完成后施工?

第2题,共5个问题
(简答题)临时施工平面图设计要点有哪几项内容?

第3题,共5个问题
(简答题)在设备吊装施工中存在哪些风险?

第4题,共5个问题
(简答题)电梯安装前,项目部应提供哪些安装资料?

第5题,共5个问题
(简答题)项目部在电梯机房、井道的检查中,应关注哪几项安全技术措施?
低压内缸组合安装正确的过程是()。当低压内缸就位找正、隔板调整完成后,低压转子吊入汽缸中并定位后,再进行通流间隙调整。
A:低压内缸就位找正,隔板调整,转子吊入汽缸并定位,通流间隙调整
B:隔板调整,低压内缸就位找正,转子吊入汽缸并定位,通流间隙调整
C:低压内缸就位找正,转子吊入汽缸并定位,隔板调整,通流间隙调整
D:低压内缸就位找正,隔板凋整,通流间隙调整,转子吊人汽缸并定位
再沸器是静置设备中的()。
A:反应设备
B:分离设备
C:换热设备
D:过滤设备
根据国家现行标准,孔和轴之间配合的类型有( )。
A:动配合
B:间隙配合
C:静配合
D:过盈配合
E:过渡配合
建筑智能化系统集成中采用何种管理模式,要考虑建筑使用单位的组织管理模式和建筑设备的()等因素。
A:规模大小
B:控制方式
C:先进程度
D:电压等级
机电安装工程施工阶段质量检查的主要内容有()、分项、分部工程检查、成品保护检查。
A:开工前检查
B:工序交接检查
C:隐蔽工程检查
D:停工后复工前的检查
E:竣工资料检查
对于埋地设备及管道防腐蚀结构的施工质量检查项目不包括()检查。
A:粘结力
B:附着力
C:变形
D:电火花检漏
施工项目成本控制的依据有( )。
A:预算定额
B:承包商中标价
C:进度报告
D:决算书
按《注册建造师执业管理办法(试行)》规定,不在机电工程注册建造师执业工程范围的是()等安装工程。
A:火电设备
B:体育场地设施
C:海洋石油
D:城市及道路照明
YJV型电力电缆()。
A:能承受机械外力作用
B:适用于管道内敷设
C:可敷设在地下
D:可承受相当大的拉力
在电梯设备中检测轿厢是否超速的装置是()。
A:门锁装置
B:限速器
C:安全钳
D:缓冲器
自动化仪表的取源阀门与管道连接时,不宜采用()连接。
A:焊接式
B:法兰
C:螺纹
D:卡套
