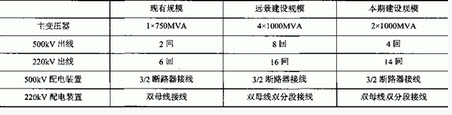

某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。



第1题，共4个问题
(单选题)500kV线路均采用4×LGJ400导线，本期4回线路总长度为303km，为限制工频过电压，其中一回线路上装有120Mvar并联电抗器；远景8回线路总长度预计为500km，线路充电功率按1.18Mvar/km计算。请问远景及本期工程该变电所35kV侧配置的无功补偿低压电抗器容量为下列哪组数值（）？
A:590Mvar、240Mvar
B:295Mvar、179Mvar
C:175Mvar、59Mvar
D:116Mvar、23Mvar

第2题，共4个问题
(单选题)该变电所220kV为户外配电装置，采用软母线（JLHA2）型钢芯铝合金绞线，若远景220kV母线最大穿越功率为1200MVA，在环境温度为35℃，海拔高度低于1000m条件下，根据计算选择以下哪种导线经济合理（）？
A:2×900mm2
B:4×500mm2
C:4×400mm2
D:4×630mm2

第3题，共4个问题
(单选题)该变电所现有750MVA主变阻抗电压百分比为Uk（1-2）%=14%，本期扩建的2×1000MVA主变电抗电压百分比采用，若三台主变并列运行，它们的负载分布为下列哪种情况（）？请计算并说明。
A:三台主变负荷均分布
B:1000MVA主变容量不能充分发挥作用，仅相当于642MVA
C:三台主变安容量大小分布负荷
D:1000MVA主变容量不能充分发挥作用，仅相当于875MVA

第4题，共4个问题
(单选题)请计算本期扩建的两台1000MVA主变满载时，最大无功损耗为下列哪项数（）？（不考虑变压器空载电流）
A:105Mvar
B:160Mvar
C:265Mvar
D:320Mvar
某水电厂采用220kV电压送出，厂区设有一座220kV开关站，请解答下列问题。

第1题，共6个问题
(单选题)若该220kV开关站场区总平面为70m×60m的矩形面积，在四个顶角各安装高为30m的避雷针，被保护物高度14.5m，为出线门架挂线高度，请计算对角线的两针间保护范围的一侧最小宽度bx应为下列哪项数值？（）（按《交流电气装置的过电压保护和绝缘配合》DL/T620-1997的计算方法）
A:3.75m
B:4.96m
C:2.95m
D:8.95m

第2题，共6个问题
(单选题)若该开关站地处海拔2000m，请计算A2应取下列哪项数值（）？
A:2000mm
B:1900mm
C:2200mm
D:2100mm

第3题，共6个问题
(单选题)若该开关站所处地区的地震烈度为9度，说明下列关于220kV屋外配电装置的论述中哪一项不符合设计规程的要求（）？
A:220kV配电装置型式不应采用高型、半高型。
B:220kV配电装置的管型母线宜采用悬挂式结构。
C:220kV配电装置主要设备之间与其他设备及设施间的距离宜适当加大。
D:220kV配电装置的构架和设备支架设计荷载，不计入风荷载作用效应。

第4题，共6个问题
(单选题)若该水电厂设置两台90MVA主变，每台变压器的油量为50t，变压器油密度是0.84t/m3，设计有油水分离措施的总事故储油池时，其容量应为下列哪项数值（）？（按《高压配电装置设计技术规程》DL／T5352-2006的规定计算）
A:59.52m3
B:11.91m3
C:35.71m3
D:119.09m3

第5题，共6个问题
(单选题)500kV户外配电装置的安全净距C值，由下列哪一组确定（）？说明理由。
A:由A1值+人体举手高+20cm
B:由静电感应场强水平定
C:由电晕确定
D:由无线电干扰水平确定

第6题，共6个问题
(单选题)在500kV配电装置中各回路载流量大，又要满足电晕及无线电干扰的要求，工程中普遍采用下列哪一组导线（）？
A:普通LGJ、扩径空心导线、多分裂导线
B:普通LGJ、扩径空心导线、大直径或组合铝管
C:普通LGJ、多分裂导线、大直径或组合铝管
D:扩径空心导线、多分裂导线、大直径或组合铝管
照明控制在有条件的场所，宜采用下列控制方式中的（）。
A:天然采光良好的场所，按该场所照度自动开关灯或调光
B:个人使用的办公室，采用人体感应或动静感应等方式自动开关灯
C:旅馆的门厅、电梯大堂和客房层走廊等场所，采用夜间定时降低照度的自动调光装置
D:大中型建筑，按具体条件采用集中或集散的、多功能或单一功能的自动控制系统
某厅堂高2．5m，装设4个嵌入式筒灯，尺寸及布灯如图13-1；维护系数0．8，灯具的光强分布表（以光源光通为10001m的数据）如表。 注按接近的θ角查表，取相应的I0值。 按第2小题方案，该厅堂的LPD值为（）。
A:16W／m2
B:22W／m2
C:28W／m2
D:34.7W／m2
若线路导线的自重比载为32.33×10-3N/（m．mm）2，高温时的应力为52N/mm2，操作过电压工况时的应力为60N/mm2，某塔的水平档距为400m，高温时垂直档距为300m，则该塔操作过电压工况时的垂直档距为多少米（）？
A:450m
B:400m
C:300m
D:285m
220～500kV隔离开关、接地刀闸都必须有（）。
A:电动操作机构
B:操作闭锁措施
C:两组独立的操作电源
D:防跳继电器
变压器三次变压线损率不得超过（）。
A:3.5%
B:7%
C:5.5%
D:4.5%
1座110/10kV有人值班的重要变电所，装有容量为20MVA的主变压器两台，采用220V铅酸蓄电池作为直流电源，所有断路器配电磁操作机构，最大一台断路器合闸电流为98A。请解答下列问题。该变电站选择一组10h放电标称容量为100Ah的220V铅酸蓄电池作为直流电源，若直流系统的经常负荷电流为12A，请按满足浮充要求和均衡充电要求（蓄电池组与直流母线连接）分别计算充电装置的额定电流为下列哪组数值（）？
A:12A、10～12.5A
B:12A、22～24.5A
C:12.1A、10～12.5A
D:12.1A、22～24.5A
多芯电缆中绝缘材质PVC最终温度取（）℃。
A:70
B:90
C:160
D:250
应急照明应选用（）的光源。
A:钠灯型
B:能持续发光
C:照度值大
D:能快速启辉
某水电站装有4台机组4台主变，采用发电机一变压器之间单元接线，发电机额定电压为15.75kV，1号和3号发电机端装有厂用电源分支引线，无直馈线路，主变压器高压侧所连接的220kV屋外配电装置是双母线带旁路接线，电站出线4回，初期2回出线，电站属于停机频繁的调峰水电厂。

第1题，共5个问题
(单选题)（）水电站的变压器场地布置在坝后式厂房的尾水平台上，220kV敞开式开关站位于右岸，其220kV主母线上有无间隙金属氧化物避雷器，电站出线4回，初期2回出线，采用同塔双回路型式，变压器雷电冲击全波耐受电压为950kV，主变压器距离220kV开关站避雷器电气距离为180m，请说明当校核是否在主变附近增设一组避雷器时，应按下列几回线路来校核？
A:1回
B:2回
C:3回
D:4回

第2题，共5个问题
(单选题)水电站的坝区供电采用10kV，配电网络为电缆线路，因此10kV系统电容电流超过30A，当发生单相接地故障时，接地电弧不易自行熄灭，常形成熄灭和重燃交替的间歇性电弧，往往导致电磁能的强烈振荡，使故障相、非故障相和中性点都产生过电压，请问：这种过电压属于下列哪种类型？（）并说明理由。
A:工频过电压
B:操作过电压
C:谐振过电压
D:雷电过电压

第3题，共5个问题
(单选题)若坝区供电的10kV配电系统中性点采用低电阻接地方式，请计算10kV母线上的避雷器的额定电压和持续运行电压应取下列哪些数值，并简要说明理由。（）
A:12kV、9.6kV
B:16.56kV、13.2kV
C:15kV、12kV
D:10kV、8kV

第4题，共5个问题
(单选题)若水电站每台发电机端均装避雷器，1号和3号厂有电源分支采用带金属外皮的电缆段引接，电缆段长40m，请说明主变低压侧避雷器应按下列哪项配置（）？
A:需装设避雷器
B:需装设二组避雷器
C:需装设一组避雷器
D:无须装设避雷器

第5题，共5个问题
(单选题)若该电厂的污秽等线为Ⅱ级，海拔为2800m，请计算220kV配电装置外绝缘的爬电比距应选下列哪组，通过计算并简要说明（）。
A:1.6cm/kV
B:2.0cm/kV
C:2.5cm/kV
D:3.1cm/kV
我国规定安全电压：交流有效值为50V，直流非脉动值为：（）。
A:48V
B:80V
C:100V
D:120V
照明节能应遵循的原则是（）。
A:根据视觉工作需要，合理决定照度值
B:考虑显色性基础上采用高效光源
C:采用高效灯具和镇流器等附件
D:设计分组开、关灯的控制方式
无限大容量系统的主要特点是（）。
A:短路点远离发电机
B:电源电抗随时间而变化
C:短路电流周期分量在整个过程不衰减
D:母线电压在过渡过程中维持恒定
眩光值（GR）的应用条件为（）。
A:计算方法用于常用条件下，满足照度均匀度的室外体育场地的各种照明布灯方式
B:用于视线方向低于眼睛高度
C:可按一定数量角度间隔（5°……45°）转动选取一定数量观察方向
D:眩光值计算用的观察者位置可采用计算照度用的网格位置，或采用标准的观察者位置
当系统采用联合接地体时，接地电阻不应大于（）。
A:1Ω
B:4Ω
C:5Ω
D:10Ω
在供电系统中用来校验电气设备动稳定性的是三相短路电流的（）。
A:最大值
B:最小值
C:冲击值
D:有效值
发电厂、变电所的接地网是（）。
A:埋入地中并直接与大地接触的金属导体
B:电气装置的接地端子与接地极连接用的金属导电部分
C:接地线和接地极的总合
D:由垂直和水平接地极组成的兼有泄流和均压作用的较大型水平网状接地装置
根据工程勘探设计中确保人身及设备安全的概念，请回答下列供配电系统设计规范中有关电源设置的问题。。在设置应急电源时，允许中断供电时间为（）s以上的供电，可选用快速自起动的发电机组作为应急电源。
A:15
B:12
C:10
D:5
灯具的配光曲线用于照度计算法中的（）。
A:利用系数法
B:逐点计算法
C:需用系数法
D:欧姆法
面积为150m2主计算机房内的噪声，在计算机系统停机的条件下，在主操作员位置测量应小于（）。
A:90dBA.
B:B.85dB
C:C.68dB
D:D.55dB
电气照明中，经常会提到T5、T8、T12荧光灯管。此处T5等符号的准确含义是（）。
A:灯管的直径
B:灯管的长度
C:灯管的效率代号
D:灯管的系列号
屋内圆钢接地装置导体的最小直径尺寸为（）mm。
A:2.5
B:4
C:6
D:8
某35kV变电站配置了三相并联电容器组作为无功补偿装置，请对下列问题作解答。若电容器组三相容量为20Mvar，选择的断路器额定电流最小不小于下列何值，并说明理由（）。
A:297A
B:330A
C:445A
D:660A
校验供电系统保护装置灵敏度时，应使用（）运行方式下的短路电流数据。
A:最小
B:最大
C:正常
D:满载
某大型电厂采用四回500kV线路并网，其中两回线路长度为80km，另外两回线路长度为100km，均采用4×LGJ-400导线（充电功率为1.1Mvar/km）。如在电厂母线上安装高压并联电抗器对线路充电功率进行补偿，则高抗的容量宜选为（）。
A:356Mvar
B:396Mvar
C:200Mvar
D:180Mvar
电压为10kV及以下的变配电所若与火灾危险区域的建筑物毗连时，应符合（）。
A:电压为1～10kV配电所可通过走廊或套间与火灾危险环境的建筑物相通，通向走廊或套间的门应为难燃烧体的
B:变压器室的门窗应通向非火灾危险环境
C:变电所与火灾危险环境建筑物共用的隔墙应是密实的非燃烧体。管道和沟道穿过墙和楼板处，应采用非燃烧性材料严密堵塞
D:火灾危险环境靠变压器或配电装置一侧的墙应为非燃烧体的
关于同步电动机的功率因数，下列说法（）是正确的。
A:可以为1
B:可以大于1
C:不能小于0
D:可以小于0
在任何情况下，非供电电缆或电缆外护物组成部分的每根保护线无机械保护时其截面不应小于（）。
A:1mm2
B:2.5mm2
C:4mm2
D:6mm2

某远离发电厂的终端变电所设有一台110/38.5/10.5kV，20000kVA主变压器。已知电源S为无穷大系统，变压器的。



第1题，共5个问题
(单选题)主变器38.5kV回路中的断路器额定电流、额定短路时耐受电流及持续时间额定值选下列哪组最合理（）？
A:1600A、31.5kA2s
B:1250A、20kA2s
C:1000A、20kA4s
D:630A、16kA4s

第2题，共5个问题
(单选题)在此线路上装500kV并联电抗器的伏安特性曲线的拐点电压需大于下列何值（）？
A:1.2Ue
B:1.3Ue
C:1.4Ue
D:1.5Ue

第3题，共5个问题
(单选题)如果补偿取70%，则在此线路装500kV并联电抗容量应取（）。
A:180
B:150
C:120
D:90

第4题，共5个问题
(单选题)计算主变器10.5kV回路的持续工作电流应为下列哪项数值（）？
A:1101A
B:1155A
C:1431A
D:1651A

第5题，共5个问题
(单选题)试计算主变压器高（X1）、中（X2）、低（X3）三侧等效标幺值（）为下列哪一组？
A:0.525、0.3250
B:0.5250、0.325
C:10.50、6.5
D:10.5、6.50
