某面积为200m²主计算机房内无线电干扰场强，在频率为0．15～1000MHz时不应大于（）。
A:126dB
B:105dB
C:85dB
D:68dB

某发电厂（或变电所）的220kV配电装置地处海拔高度3000m，盐密为0.18mg/cm2，采用户外敞开式中型布置，构架高度为20m，220kV采用无间隙金属氧化物避雷器和避雷针作为雷电过电压保护。请回答下列各题。（计算保留两位小数）

第1题，共5个问题
(单选题)计算该220kV配电装置中的设备外绝缘爬电距离应为下列哪项数值（）？
A:5000mm
B:5750mm
C:6050mm
D:6300mm

第2题，共5个问题
(单选题)（）220kV系统工频过电压一般不应超过下列哪一数值？依据是什么？
A:189.14kV
B:203.69kV
C:327.6kV
D:352.8kV

第3题，共5个问题
(单选题)（）该配电装置母线避雷器的额定电压和持续运行电压应选择下列哪组数据？依据是什么？
A:165kV、127.02kV
B:172.5kV、132.79kV
C:181.5kV、139.72kV
D:189kV、145.49kV

第4题，共5个问题
(单选题)（）该配电装置防直击雷保护采用在构架上装设避雷针的方式，当需要保护的设备高度为10m，要求保护半径不小于18m时，计算需要增设的避雷针最低高度应为下列哪项数值？
A:5m
B:6m
C:25m
D:26m

第5题，共5个问题
(单选题)（）请计算该220kV配电装置无遮拦裸导体至地面之间的距离应为下列哪项数值？
A:4300mm
B:4680mm
C:5125mm
D:5375mm

室内灯具按上下空间光通分布可划分为五类，其中直接型灯具的下半球发出的光通量百分比为（）。
A:90％～60％
B:100％～80％
C:100％～90％
D:100％～80％

工作场所下列（）情况下应设置应急照明。
A:正常照明因故障熄灭后，需确保正常工作或活动继续进行的场所，应设置备用照明
B:正常照明因故障熄灭后，需确保处于潜在危险之中的人员安全的场所，应设置安全照明
C:正常照明因故障熄灭后，需确保人员安全疏散的出口和通道应设置疏散照明
D:正常照明因故障熄灭后，需确保事故排除应设置事故照明

如图所示为110kV屋内配电装置，装在海拔高度为800m处，110kV供电系统中性点有效接地。请按电气安全净距的要求，分别回答下面的问题。（以mm为单位）

（）图中所标示的B2下列哪项数值是符合规范要求的？
A:950mm
B:650mm
C:1050mm
D:400mm

DL／T621-1997《交流电气装置的接地》标准中未另外注明的接地电阻，均指（）。
A:直流电阻
B:工频电阻
C:高频电阻
D:冲击电阻

铁塔沿装配式基础周围敷设的深埋式接地极工频接地电阻简易计算式应为（）。
A:R≈0.07ρ
B:R≈0.045ρ
C:R≈0.28ρ
D:R≈0.1ρ

某自来水公司水泵房有一台送水泵，配用交流三相异步电动机，额定容量180kW、额定电压380V。现在该送水泵电动机电源端并联一台能改善电网质量的安全节电器。为了测试节电效果，在安全节电器投运和不投运两种情况下分别记录送水泵的用电情况，数据见表。在试验过程中送水泵的负荷保持不变。三相交流电动机主回路电流互感器变比为400／5，有功电能表规格为三相380V／5A。

投安全节电器与不投安全节电器相比该水泵小时节电量为（）。
A:46.6kWh
B:26.9kWh
C:5.2kWh
D:0.52kWh

变电所电气装置的接地装置中，校验不接地、消弧线圈接地和高电阻接地系统中电气设备接地线的热稳定时，敷设在地上的接地线长时间温度不应大于（）℃。
A:70
B:100
C:150
D:280

已知变压器额定容量为4MVA，额定电压UR=6．3kV，阻抗电压百分值uK2％=5．5，电阻值允许忽略不计，则电抗的有名值为（）。
A:0.456Ω
B:0.654Ω
C:0.546Ω
D:0.465Ω

高层民用建筑漏电火灾报警系统应具备（）功能。
A:探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化
B:存储各种故障和操作试验信号，信号存储时间不应少于24个月
C:切断漏电线路上的电源并显示其状态
D:显示系统电源状态

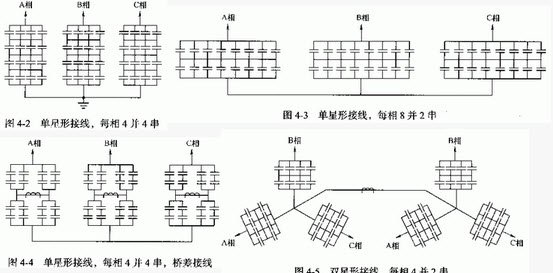

某500kV变电所中有750MVA、500／220／35kV主变压器两台。35kV母线分列运行、最大三相短路容量为2000MVA，是不接地系统。拟在35kV侧安装几组并联电容器组。请按各小题假定条件回答下列问题。如本变电所安装的三相35kV电容器组，每组由48台500kvar电容器串、并联组合而成，每组容量24000kvar。如图所示的几种接线方式中，哪一种是可采用的（）？并说明理由。（500kvar电容器有内熔丝）

A:单星形接线，每相4并4串
B:单星形接线，每相8并2串
C:单星形接线，每相4并4串，桥差接线
D:双星形接线，每相4并2串

在计算电气回路元件电抗时，各元件都采用平均电压，但唯一例外需要考虑实际额定电压的元件是（）。
A:变压器
B:电抗器
C:同步电机
D:线路

异步电动机在空载时定子电流I1=I0，此时功率因数（）。
A:cosψ=0.2
B:cosψ=0.3
C:cosψ=0.5
D:cosψ=0.7

电气安全概念应包括（）。
A:《工程建设标准强制性条文》（电力工程部分、房屋建筑部分）中的全部内容
B:电气安全应包括电力生产、运行过程中的人身及设备安全以及相应的防范、防护措施
C:人身安全和设备安全
D:主要是人身安全

所内生活建筑与油浸变压器之间的最小防火净距，应根据最大单台设备的油量及建筑物的耐火等级确定：当油量为5～10t时对三级建筑物为（）m。
A:20
B:15
C:12
D:10

计算导体短路发热的目的

IT系统的配电线路，当发生第二次异相接地故障时，若IT系统不引出N线，线路标称电压为220／380V时，则回路的保护电器应在0．4s内切断故障回路，并符合下列公式中的（）的要求。式中，Zs为包括相线和PE线在内的故障回路阻抗（Ω）；Ia为保护电器切断故障回路的动作电流（A）。
A:A
B:B
C:C
D:D

投安全节电器期间该水泵实际小时耗电量为（）。
A:112.4kWh
B:150.4kWh
C:180.5kWh
D:194.5kWh

存在连续级释放源的区域可划为（）区。
A:0
B:1
C:附加1
D:2

充油电气设备之间的总油量在（）kg且门外为公共走道或其他建筑物的房间时，应采用非燃烧或难燃烧的实体门。
A:＞1000
B:＞500
C:＞200
D:＞100

已知同步电动机额定容量为7．5MVA，超瞬态电抗百分值x″％=20，额定电压为10kV，则在基准容量为Sj=100MVA下的电抗标幺值为（）。
A:0.20
B:3.33
C:0.267
D:2.667

以下措施（）为电气设备防电磁干扰所采取的正确措施。
A:考虑敏感设备与潜在干扰源的相对位置
B:在装有敏感设备的电气装置中必须采用TN-C系统
C:适当安排布线，（电缆）的敷设路径以使由供电电缆和信号电缆的共同环路的范围减至最低限度
D:考虑金属外护物的等电位联结和屏蔽。

选择和校验高压熔断器串真空接触器时，下列规定哪些是正确的（）？
A:高压限流熔断器不宜并联使用，也不宜降压使用
B:高压熔断器的额定开断电流，应大于回路中最大预期短路电流冲击值
C:在变压器架空线路组回路中，不应采用高压熔断器串真空接触器作为保护和操作设备
D:真空接触器应能承受和关合限流熔断器的切断电流

电磁污染危害人体健康，特别是（）对人体危害最大。
A:电磁辐射
B:微波
C:电噪声污染
D:场强

当采用高强气体放电灯作为一般照明时，在经常有人工作的场所，其照度值不宜低于（）lx。
A:100
B:50
C:30
D:20

根据工程勘探设计中必须执行建设标准强制性条文的概念，请回答下列建筑物防雷设计规范中有关防雷设施设置的问题

第1题，共5个问题
(单选题)具有0区或10区爆炸危险环境的建筑物应划为（）防雷建筑物。
A:第三类
B:第二类
C:第一类
D:不需要

第2题，共5个问题
(单选题)压力差为2．5kPa的爆炸危险气体由有管帽的放散管向大气放散，气体的比重重于空气，管口外（）空间应处于接闪器的保护范围内。
A:管口水平距离2m，管帽以上的垂直高度1m
B:管口上方半径2m的半球体
C:管口水平距离5m，管帽以上的垂直高度2.5m
D:管口上方半径5m的半球体

第3题，共5个问题
(单选题)在具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤害的场所应采取（）防雷措施。
A:防直击雷、防雷电波侵入、独立避雷针
B:防直击雷、防雷电波侵入、防雷电感应
C:独立避雷针、防雷电波侵入、防雷电感应
D:防直击雷、防雷电波侵入

第4题，共5个问题
(单选题)排放爆炸危险气体放散管装有自动点火装置，长期点火燃烧，接闪器的保护范围为（）。
A:保护到管口
B:保护到距管口处水平距离5m
C:保护到管口上方半径2m的半圆球
D:保护到点火火焰最高点

第5题，共5个问题
(单选题)爆炸危险气体由无管帽的放散管向大气放散，管口外（）空间应处于接闪器的保护范围内。
A:水平距离2m，垂直距离1m
B:管口上方半径2m的半球体
C:水平距离5m，垂直距离2.5m
D:管口上方半径5m的半球体

交流电动机－发电机组容量500kW的效率为（）。
A:93％
B:94％
C:96％
D:97％

设计电动机时，常常把最高效率点设在额定功率的（）。
A:70%～200%
B:70%～150%
C:70%～100%
D:70%～90%

下列哪些是属于A类电气装置的接地（）？
A:电动机外壳接地
B:铠装控制电缆的外皮
C:发电机的中性点
D:避雷针引下线
