某工厂为了减少电能的消耗，准备将一台S7旧变压器更新为S9变压器，两台变压器的参数见表。

更换前后变压器的负载率为70％，二次侧功率因数cosφ2=0．9，无功经济当量为0．15均不变。计算更换前后变压器的能耗变化情况。

民用建筑住宅中的卫生间，插座布置不应少于（）组。
A:1
B:2
C:3
D:4

我国架空线路计算常用电线状态方程式，下列哪种说法是正确的（）？
A:一般状态方程是精确的悬链线状态方程简化后的结果
B:基于架空电线的观测数据和经验，根据弹性定律和热胀冷缩定律推导出来的公式
C:基于对架空电线的观测数据和经验，总结出来的公式
D:架空电线的曲线方程用抛物线描述，按照材料力学基本定律（弹性定律和热胀冷缩定律）导出的应力变化规律

某500kV送电线路，导线采用四分裂导线，导线的直径为26.82mm，截面为425.24mm2，单位长度质量为1.349kg/m，设计最大覆冰厚度为10mm，同时风速为10m/s，导线最大使用应力为92.85N/mm2，不计绝缘子的荷载（提示g=9.8，冰的密度为0.9g/cm3）。

第1题，共5个问题
(单选题)线路某直线塔的水平档距为400m，大风（风速为30m/s）时，电线的水平单位荷载为12N/m，风压高度系数为1.05，计算该塔荷载时90°大风的每相水平荷载为下列何值（）？
A:20160N
B:24192N
C:23040N
D:6048N

第2题，共5个问题
(单选题)该塔垂直档距为650m，覆冰时每相垂直荷载为下列何值（）？
A:60892N
B:14573N
C:23040N
D:46048N

第3题，共5个问题
(单选题)请计算0°耐张塔断线时的断线张力为下列何值（）？
A:110554N
B:157934N
C:39484N
D:27638N

第4题，共5个问题
(单选题)请计算用于山区的直线塔导线断线时纵向不平衡张力为下列哪项（）？
A:31587N
B:24192N
C:39484N
D:9871N

第5题，共5个问题
(单选题)请计算直线塔在不均匀覆冰情况下导线不平衡张力（）？
A:15793N
B:110554N
C:3948.4N
D:27638N

晶闸管供电系统对于500kW的综合效率为（）。
A:98％
B:93％
C:88％
D:85％

变压器负荷率为（）时效率均较高。
A:0.1～1
B:0.2～1
C:0.3～1
D:0.5～1

电气设备最高允许表面温度（）℃引燃温度组别T13有过负荷的设备。
A:110
B:120
C:145
D:160

某变电所有一台额定容量为8000kVA的电力变压器，其空载损耗为10．9kW，短路损耗为52．8kW，变压器负载系数为0．457，当变压器二次侧负载功率因数cosφ2=0．9时，该变压器的效率为（）。
A:90.5％
B:97.2％
C:99.3％
D:99.9％

在任何情况下，非供电电缆或电缆外护物组成部分的每根保护线，无机械保护时其截面面积不应小于（）mm2。
A:1
B:2.5
C:4
D:6

高压架空线路杆塔的接地装置时，土壤电阻率ρ≤500Ω·m放射形接地极每根的最大长度为（）m。
A:40
B:60
C:80
D:100

在一个电气装置内一般可装设两级RCD，上下级安装的RCD需要具有选择性时，其位于电源侧的额定剩余动作电流应至少是位于负载侧额定剩余动作电流（）倍。
A:5
B:2
C:3
D:4

在规范中，用语"外露可导电部分"是指（）。
A:设备上能触及到的导电部分
B:正常情况下不带电，但是在基本绝缘损坏时可变为带电体的导电部分
C:非电气装置的组成部分中能触及到的导电部分
D:为防止可预见到的电气危险而设置的外壳

备用照明的照度（除另有规定者外），不宜低于该场所一般照明照度值的（）。
A:5％
B:10％
C:25％
D:50％

下列光源为固体发光光源的有（）。
A:LED
B:场致发光灯
C:卤素灯
D:霓虹灯

某厂根据负荷发展需要，拟新建一座110/10kV变电站，用于厂区内10kV负荷的供电，变电站基本情况如下： 1）电源取自地区110kV电网（无限大容量）； 2）主变采用两台容量为31.5MVA三相双绕组自冷有载调压变压器，户外布置，变压器高低压侧均采用架空套管进线； 3）每台变压器低压侧配置两组10kV并联电容器，每组容量2400kvar；采用单星形接线，配12%干式空心电抗器，选用无重燃的真空断路器进行投切； 4）110kV设备采用GIS户外布置，10kV设备采用中置柜户内双列布置； 5）变电站接地网水平接地极采用F20热镀锌圆钢，垂直接地极采用L50×50×5热镀锌角钢，接地网埋深0.8m，按图敷设。

请回答下列问题：变电站采用独立避雷针进行直击雷保护，下列有关独立避雷针设计的表述哪一项是不正确的（）？
A:独立避雷针宜设独立的接地装置。在非高土壤电阻率地区，其接地电阻不应超过10Ω
B:独立避雷针宜设独立的接地装置，接地电阻难以满足要求时，该接地装置可与主接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点之间，沿接地体的长度不得小于10m
C:独立避雷针不应设在人经常通行的地方，避雷针及其接地装置与道路或出入口等的距离不宜小于3m，否则应采取均压措施，或铺设砾石或沥青地面，也可铺设混凝土地面
D:110kV及以上的配电装置，一般将避雷针装在配电装置的架构或房顶上，但在土壤电阻率大于1000Ω·m的地区，宜装设独立避雷针。否则，应通过验算，采取降低接地电阻或加强绝缘等措施

高压架空线路杆塔的接地装置时，在土壤电阻率ρ＞2000Ω·m的地区，可采用6～8根总长度不超过（）m的放射形接地极或连续伸长接地极。
A:100
B:200
C:300
D:500

变电所中，可以作并联电容器组泄能设备的是下列哪几种（）？
A:电容式电压互感器
B:电磁式电压互感器
C:放电器件
D:电流互感器

异步电动机空载时功率因数cosφ0与额定负载时的功率因数cosφN的关系为（）。
A:cosφ0>cosφN
B:cosφ0与cosφN无确定关系
C:cosφ0=cosφN
D:cosφ0N

（）时，可燃油油浸变压器室的门应为甲级防火门。
A:变压器室位于可燃粉尘，可燃纤维场所
B:变压器室位于附近有粮、棉及其他易燃物的场所
C:变压器室位于车间
D:变压器室位于仓库附近

以下对防空地下室内部电源的发动机组的选择原则（）是错误的。
A:应采用柴油发电机组
B:严禁采用柴油发电机组
C:严禁采用汽油发电机组
D:应采用汽油发电机组

以下措施（）是直接接触防护的正确措施。
A:带电部分的绝缘，用以防止与带电部分的任何接触
B:遮拦或外护物用以防止与带电部分的任何接触
C:阻挡物用以防止无意地触及带电部分，并能防止故意绕过阻挡物有意识地触及带电部分
D:当回路设备中发生带电部分与外露可导电部分之间的故障时，应在5s内自动切断提供该设备的电源

建筑物电气装置的接地应依据的主要标准是（）。
A:GBJ65-1983《工业与民用电力装置的接地设计规范》
B:DL／T621-1997《交流电气装置的接地》
C:GBJ79-1985《工业企业通信接地设计规范》
D:GB16895《建筑物电气装置》系列标准

某企业110kV变电站直流系统电压为110V，采用阀控式密封铅酸蓄电池组，无端电池，单体电池浮充电压为2.23V，直流系统不带降压装置，充电装置采用一组20A的高频开关电源模块若干个，站内控制负荷、动力负荷合并供电。请回答下列问题。（供配电2009）

第1题，共5个问题
(单选题)事故放电末期，单个蓄电池的最低允许值为下列哪项数值（）？
A:1.85V
B:1.80V
C:1.75V
D:1.7V

第2题，共5个问题
(单选题)假定充电装置额定电流为125A，请选择充电装置回路的直流电流表测量范围是下列哪一项（）？
A:0～80A
B:0～100A
C:0～150A
D:0～200A

第3题，共5个问题
(单选题)如该变电站为无人值班变电所站，其事故照明用直流供电，那么在进行直流负荷统计计算时，对事故照明负荷的放电时间应按下列哪项数值计算（）？
A:0.5h
B:1h
C:1.5h
D:2h

第4题，共5个问题
(单选题)该变电站控制保护设备的经常负荷电流约为50A，选择蓄电池容量为300Ah，已知该类型电池的10h放电率I10=0.1C，式中C为电池容量，请计算充电装置的20A高频开关电源模块数量接近下列哪项数值（）？
A:3个
B:6个
C:9个
D:12个

第5题，共5个问题
(单选题)直流系统蓄电池组电池个数宜选择下列哪项（）？
A:50个
B:52个
C:57个
D:104个

单回路塔无避雷线线路电抗为（）。
A:四相
B:三相
C:二相
D:单相

某10kV架空配电线路设计采用钢筋混凝土电杆、铁横担、钢芯铝绞线，直线杆采用针式绝缘子，耐张杆采用悬式绝缘子组成的绝缘子串，请解答下列线路导线力学计算中的几个问题。假定某杆塔两侧档距分别为90m和110m，与其对应的高差角分别为15°和20°，请计算该杆塔的水平档距与下面哪个值最接近（）？
A:95m
B:100m
C:105m
D:110m

电缆沟及电缆隧道用阻燃电缆火灾危险类别为（）类。
A:乙
B:丙
C:丁
D:戊

照明配电宜采用（）和（）结合的系统。
A:聚集式
B:分散式
C:放射式
D:树干式

配电线路或仅供给固定式电气设备用电的末端线路，不宜大于（）s。
A:5
B:3
C:2
D:1

用铜做PEN导体时，其截面积不应小于（）mm2。
A:5
B:10
C:12
D:15

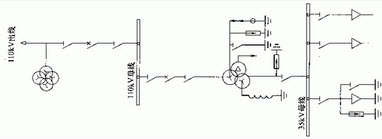

某风力发电场，一期装设单机容量1800kW的风力发电机组27台，每台经箱式变升压到35kV，每台箱式变容量为2000kVA，每9台箱变采用1回35kV集电线路送至风电场升压站35kV母线，再经升压变升至110kV接入系统，其电气主接线如图所示。

第1题，共5个问题
(单选题)35kV架空集电线路经30m三芯电缆接至35kV升压站母线，为防止雷电侵入波过电压，在电缆段两侧装有氧化锌避雷器，请判断下列图8-2中避雷器配置及保护接线正确的是（）。
A:

第2题，共5个问题
(单选题)主接线图中，110kV变压器中性点避雷器的持续运行电压和额定电压应为下列何值（）？
A:56.7kV、71.82kV
B:72.75kV、90.72kV
C:74.34kV、94.5kV
D:80.64kV、90.72kV

第3题，共5个问题
(单选题)已知变压器中性点雷电冲击全波耐受电压为250kV，中性点避雷器标准放电电压下的残压取下列何值更为合理（）？
A:175kV
B:180kV
C:185kV
D:187.5kV

第4题，共5个问题
(单选题)已知每一回35kV集电线路上接有9台2000kV的箱式变压器，其集电线路短路时的热效应为1067kA2？s，铜芯电缆的热稳定系数为115，电缆在土壤中敷设时的综合校正系数为1，请判断下列哪种规格的电缆既满足载流量又满足热稳定要求（）？三芯交联聚乙烯绝缘铜芯电缆在空气中（25℃）长期允许载流量

注：缆芯工作温度在80℃，周围环境温度为25℃。
A:3×95
B:3×120
C:3×100
D:3×185

第5题，共5个问题
(单选题)已知风电场110kV变电站110kV母线最大短路电流，热稳定时间t=2s，导线热稳定系数为87，请短路热稳定条件校验110kV母线截面应选择下列何种规格（）？
A:LGJ300/30
B:LGJ400/35
C:LGJ500/35
D:LGJ600/35
