晶体管V1的=50，晶体管V2的=30，若两管组成复合晶体管，则该复合晶体管的p约为（）。

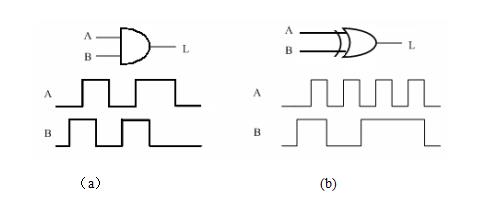

在下图中，已知输入信号A、B的波形，画出各门电路输出L的波形。

由555定时器构成的单稳态触发器，施密特触发器，多谐振荡器三种电路中，（）电路接通电源后能自动产生脉冲信号。

如图所示电路中，已知V_CC=15V，T₁和T₂的饱和管压降｜V_CES｜=1V，集成运放的最大输出电压幅值为±13V，二极管的导通电压为0.7V。（1）为了提高输入电阻，稳定输出电压，且减小非线性失真，应引入哪种组态的交流负反馈？试在图中画出反馈支路。（2）若v_i=0.1V，v_o=5V，则反馈网络中电阻的取值约为多少？（3）若输入电压幅值足够大，则电路的最大不失真输出功率为多大？

测得某放大状态的晶体三极管，各管脚的电位如题4图所示，则可判定该管为（）

PNP型管，①是e极
B:PNP型管，③是e极
C:NPN型管，①是e极
D:NPN型管，②是e极

放大电路如题25图所示，知U_cc=12V，R_B=120K ，R=R=4K=40，U_BEQ=0.6V，r_be为已知。 (1)指出该放大电路的名称； (2)计算静态量I_EQ、U_CEQ； (3)写出输入电阻r_i的表达式。

在下图所示电路中，设各晶体管均为硅管

（1）为使电路在静态时输出直流电位V_OQ=0，R_c2应选多大？（2）求电路的差模电压放大倍数A_vd；（3）若负电源（-12V）端改接公共地，分析各管工作状态及V_O的静态值。

如图所示的OTL功放电路中，设R_L=8Ω，管子的饱和压降｜V_CES｜可以忽略不计。若要求最大不失真输出功率（不考虑交越失真）为9W，则电源电压V_CC至少应为多大？（已知v_i为正弦电压。）

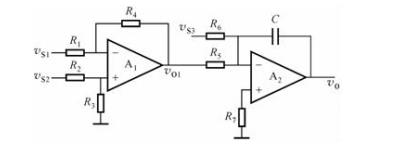

下图电路中，A₁、A₂为理想运放，电容的初始电压v_C（0）=0。（1）写出v_O与v_S1、v_S2和v_S3之间的关系式；（2）写出当电路中电阻R₁=R₂=R₃=R₄=R₅=R₆=R₇=R时，输出电压v_O的表达式。

三位二进制编码器，可实现的编码状态为（）
A:

2个
B:4个
C:8个
D:12个

为了使输出电阻降低，在放大电路中应引入交流（）
A:串联负反馈
B:并联负反馈
C:电压负反馈
D:电流负反馈

用卡诺图法将下列函数化简成为最简“与-或”表达式

正弦波振荡电路如图所示，已知R₁=2kΩ，R₂=4.5kΩ，R_w在0~5kΩ范围内可调，设运放A是理想的，振幅稳定后二极管的动态电阻近似为r_d=500Ω。（1）求R_w的阻值；（2）计算电路的振荡频率f_o。

已知某放大电路的电压放大倍数为10⁴，则该电压放大倍数用分贝表示为（）
A:40dB
B:60dB
C:80dB
D:100dB

有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X、Y、Z对地电压分别为：甲管

试分析三个电极中，哪个是发射极、基极和集电极？它们分别是NPN型还是PNP型，是锗管还是硅管？

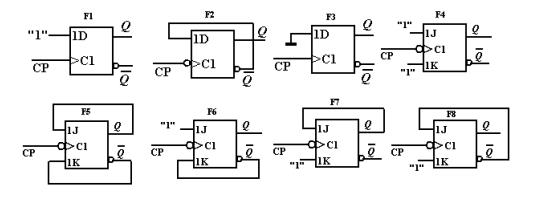

设图中各个边沿触发器的初始状态皆为“0”状态，试画出连续六个时钟周期作用下，各触发器Q端的波形。

下列与或逻辑函数式F=ABC+A具有相同逻辑功能的为（）
A:F=AB
B:F=A
C:F=A（）
D:ABC+

桥式整流滤波电路如图所示。已知

在下述不同情况下，说明输出直流电压平均值V_O（AV）各为多少伏？（1）电容C因虚焊未接上；（2）有电容C，但R_L=∞（负载RL开路）；（3）整流桥中有一个二极管因虚焊而开路，有电容C，R_L=∞；（4）有电容C，R_L≠∞。

由NPN型管构成的基本共射放大电路，若静态工作点偏低（即IBQ小，ICQ小），将容易产生（）失真。

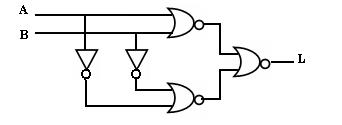

已知逻辑电路图如图所示，试写出它的输出逻辑表达式，并列出真值表。

乙类互补对称功率放大电路会产生（）
A:频率失真
B:交越失真
C:饱和失真
D:截止失真

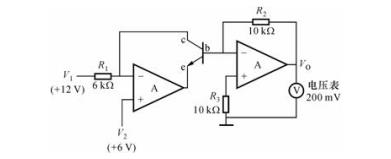

由运放组成的三极管电流放大系数β的测试电路如图所示，设三极管的V_BE=0.7V。（1）求出三极管的c、b、e各极的电位值；（2）若电压表读数为200mV，试求三极管的β值。

由主从JK触发器构成的电路如题23图所示，此电路实现了（）功能。

测得电路中某晶体三极管（锗管）各管脚的电位，如题3图所示，则可判定该管处在（）

放大状态
B:饱和状态
C:截止状态
D:不确定状态

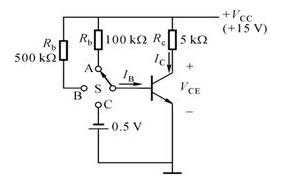

如图所示电路中，设晶体管的

（1）试估算开关S分别接通A、B、C时的I_B、I_C、V_CE，并说明管子处于什么工作状态。（2）当开关S置于B时，若用内阻为10kΩ的直流电压表分别测量V_BE和V_CE，能否测得实际的数值？试画出测量时的等效电路，并通过图解分析说明所测得的电压与理论值相比，是偏大还是偏小？（3）在开关置于A时，为使管子工作在饱和状态（设临界饱和时的V_CE=0.7V），R_c的值不应小于多少？

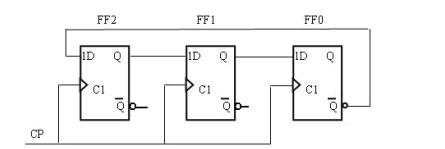

下图是扭环形计数器，试根据电路特点分析其工作原理，并画出状态转换图。分析电路能否自启动，并得出该计数器的优缺点。

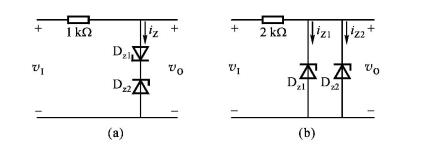

如图所示电路中，设

稳压管D_Z1和D_Z2的稳定电压分别为V_Z1=5V、V_Z2=7V，正向降压为0.7V。试画出i_Z和v_O的波形（要求时间坐标对齐）。

题6图所示特性曲线是（）

A:P沟道增强型管的转移特性
B:P沟道耗尽型管的转移特性
C:N沟道增强型管的转移特性
D:N沟道耗尽型管的转移特性

如图所示为桥式整流电路。（1）分别标出V_O1和V_O2对地的极性；（2）当V₂₁=V₂₂=20V（有效值）时，输出电压平均值V_O（AV）1和V_O（AV）2各为多少？（3）当V₂₁=18V，V₂₂=22V时，画出v_O1、v_O2的波形，并求出V_O1和V_O2各为多少？

试用并行4位加法器连接成将余三码转换成8421BCD代码的转换电路。
