出自:国家开放大学《机电控制与可编程序控制器技术》

双字循环移位指令的最大移位位数为8位。
实现S7-200CPU通信需要做的工作主要有以下几方面：确立通信方案、（）和（）。
西门子S7-200PLC通过与计算机连接来进行程序的上传和下载，其使用的接口为RS-485。
在电器控制中，熔断器和热继电器保护作用有何不同？为什么？
CTU计数器的当前值达到设定值，计数器的输出触点接通，但会继续计数。
在某机械装置上装有两台三相交流电动机M1、M2，进行关联控制：当按下正向启动按钮SF2，M1正转；当按下反向启动按钮SF3，M1反转；只有当M1运行时，并按下启动按钮SF4，M2才能运行，M2为单向运行；两台电动机有同一个按钮SF1控制停止；BB1和BB2是热继电器，分别控制M1、M2过载停转。

第1题，共3个问题
(简答题)请分配I/O通道。

第2题，共3个问题
(简答题)画出PLC硬件接线图。

第3题，共3个问题
(简答题)请你设计一个满足要求的梯形图程序。
（）和（）两条指令间的所有指令构成一个循环体。
进行系统配置时有那些方法？具体含义是什么？

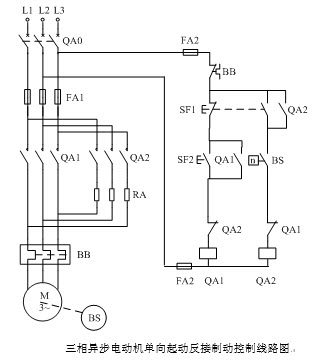

单向起动反接制动控制线路如下图所示，RA为反接电阻，采用速度继电器BS来检测电动机转速的变化，电机转速在120～3000rpm范围内速度继电器触头动作，电机转速低于100rpm时，其触头复位。请仔细阅读下图，说明电路中FA和BB的作用，并分析该电路的工作过程。
位寻址的格式由（）、（）、分隔符及（）四部分组成。
在工业自动化领域，PLC，DCS与IPC技术正在趋于融合。
按一下启动按钮后，电动机运转10s，停止5s，重复如此动作3次后停止运转。设计梯形图。
以太网中的节点如何从FINS节点地址转换为IP地址？
自由口模式下，当主机处于STOP方式时，自由口通信被终止，通信口自动切换到正常的（）协议操作。

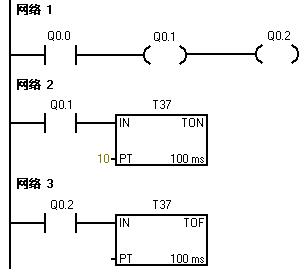

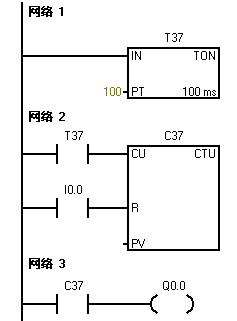

根据梯形图写出语句表程序。

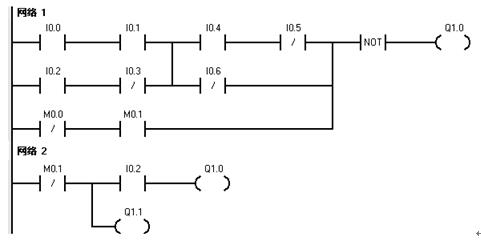

找出下列梯形图中的错误，并改正。提示：特殊标志位存储器SM0.0的功能是在PLC为RUN状态时，SM0.0总为1。
设计一条由两台电动机拖动的装配车间的一输送机控制线路，应满足下列要求： （1）M1电动机与M2电动机均单向运转； （2）M1电动机起动工作后，M2电动机才能起动工作； （3）M2电动机先停机，而后M1电动机才能停机； （4）M1电动机过载时，两台电动机同时停机，M2电动机过载时，仅M2电动机停机； （5）要有必要的保护环节。 试画出控制电路。
何谓网桥、网关？OMRON的FA网络之间怎样实现互连？
提供一个周期是1秒钟，占空比是50%的特殊存储器位是SM0.4。
把额定电压为220V的交流接触器线圈误接入380V的交流电源上仍然可以正常工作。
在某机械装置上装有两台三相交流电动机M1、M2，进行关联控制：当按下正向启动按钮SF2，M1正转；当按下反向启动按钮SF3，M1反转；只有当M1运行时，并按下启动按钮SF4，M2才能运行，M2为单向运行；两台电动机有同一个按钮SF1控制停止；BB1和BB2是热继电器，分别控制M1、M2过载停转。请你设计一个满足要求的梯形图程序。
PLC基本硬件由哪几部分组成？
组合开关的结构有什么特点？型号的含义是什么？
对应的梯形图、语句表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。
找出下列梯形图中的错误，并改正。提示：特殊标志位存储器SM0.0的功能是在PLC为RUN状态时，SM0.0总为1。
两台三相交流电动机M1、M2按以下顺序启动和停车：按启动按钮SF1，M1电动机起动，过5秒后M2电动机起动；按停止按钮SF2，电动机M1、M2停止；若M1电动机过载，则电动机M1、M2停止；若电动机M2过载则仅电动机M2停机。请画出PLC的硬件接线图。
存继电器TR的作用是什么？
PLC控制系统设计追求的目标：（）、（）、（）和实用。
西门子公司具有品种非常丰富的PLC产品，其中S7-200系列PLC结构紧凑、功能强、具有很高的性能价格比，属于模块式结构。

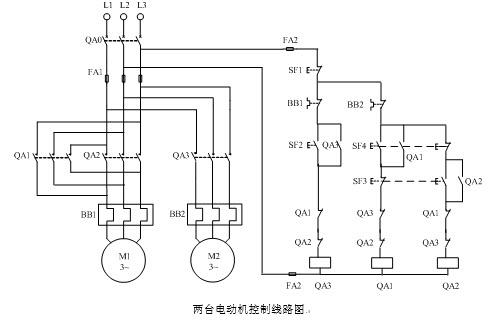

某两台电动机控制线路如下图所示。请仔细阅读下图，说明电路中FA和BB的作用，并分析该电路的工作过程。
