出自:导航设备机务员

程序和软件的区别是程序小而软件大。
DVOR采用的阿尔福特天线在水平方向的极化方式是（）。
A:垂直极化
B:水平极化
C:圆极化
D:椭圆极化
假设电路中的连线和集成门电路都没有延迟，电路中多个输入信号发生变化时，都是同时瞬间完成的。
半波整流电路的基本组成是由（）。
A:三极管和负载电阻
B:三极管和电容
C:二极管和三极管
D:二极管和电容、负载电阻
AFC的输入信号与VCO输出信号比较，如果比较频率准确，则鉴频器输出的误差电压为零，VCO的输出信号频率（）。
A:直流
B:不变
C:零
D:交流
与航路DVOR配合使用的DME设备在投产校验90天后应执行一次监视校验。
TTL与非门电路的输入级是由（）构成。
A:多发射极晶体管
B:单发射极晶体管
C:多个二极管
D:一个二极管
以下四项中，（）不是造成抖动大的原因。
A:山区
B:附近有架空高压输电线
C:夜间效应
D:监控器故障
DVOR边带功率的调整和测量，不应（）。
A:让被测设备接到假负载上
B:让设备置维护位
C:注意功率计的连接方向
D:让设备正常工作
JK触发器输出状态的改变均发生在CP信号的（）。
A:高电平
B:低电平
C:上升沿或下降沿
D:上升沿
DME的校飞可与合装的ILS或DVOR一起校飞。
DVOR飞行校验时，扇摆或抖动引起的航道相对于平均航道的瞬间偏移不得超出（）度。
A:3
B:10
C:5
D:15
电路的全响应是由储能元件的初始储能状态和外施电压共同引起的。
NDB平均无故障时间应大于（）。
A:5000小时
B:10000小时
C:15000小时
D:20000小时
比较著名的国外杀毒软件是瑞星杀毒。
关于NDB台识别码，正确的是（）。
A:NDB台不应发射台站识别码
B:仅工作在航路上的NDB台应发射台站识别码
C:仅工作在终端区的NDB台应发射台站识别码
D:NDB台应发射台站识别码
组合逻辑电路的设计，就是如何根据逻辑功能的要求及器件资源情况，设计出实现该功能的最佳电路。
NDB设备也叫（）信标机。
A:无方向
B:全方向
C:有方向
D:单方向

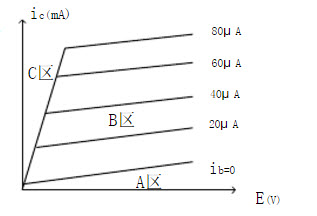

如果硅NPN三极管工作在附图所示的A区，其工作状态为（）。
A:截止
B:放大
C:饱和
D:击穿
设发射信号的频率为f1，接收信号的频率为f2。若发射机作离开接收机的运动，则（）。
A:f1＜f2
B:f1＞f2
C:f1=f2
D:f1≤f2
实际半导体电压和电流为线性关系。
下滑设备天线有零基准，边带基准和（）天线。
A:鞭状
B:T型
C:捕获效应
D:对数周期
（）只会导致DME设备产生应答效率告警。
A:干扰信号
B:预选滤波器故障
C:发射天线故障
D:系统延时电路故障
下滑信标载波通道故障时，通常引起（）告警。
A:射频电平、SDM、宽度DDM
B:射频电平、SDM、近场DDM
C:射频电平、SDM、航道DDM
D:航道DDM、SDM、宽度DDM
进近阶段的RNP规范命名为（）。
A:RNP X
B:RNP+缩写后缀
C:缩写后缀+RNP
D:X.RNP
导航台是指利用（）的传播特性，为航空器提供测定导航参量（方位、距离和速度），确定航空器的位置，并引导航空器按预定航路（线）飞行的地面台站。
A:光波
B:无线电波
C:声波
D:入射波
AFC电路锁定后的误差称为（）。
A:剩余相差
B:剩余频差
C:剩余频率
D:剩余压差
平面波入射到理想导体表面时，会引起全反射，入射波和反射波叠加之后所形成的合成波，磁场的驻波与电场的驻波错开1/4个波长。
实施（）的跑道中心线的间距小于1310米但不小于1305米的，配备的二次监视雷达设备的方位精度不得小于0.06度，更新周期不得大于2.5秒。
A:独立平行仪表进近
B:相关平行仪表进近
C:隔离平行运行模式
D:独立平行离场模式
计算交流功率应考虑功率因数cosΦ，Φ是（）。
A:电阻负载引起的损耗角
B:交流电流和电压之间的相位差
C:交流电压和交流功率的相位差
D:由于传输的线缆引起的损耗角
