出自:继电保护工

绘图题：试绘出电网调度自动化系统硬件结构简图。

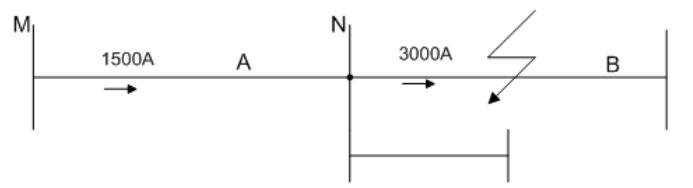

相邻A、B两条线路，正序阻抗均为60/75°Ω，在B线中点三相短路时流过A、B线路同相的短路电流如图所示。则A线M侧相间阻抗继电器的测量阻抗一次值为（）
A:75Ω
B:100Ω
C:90Ω
D:120Ω
接地距离保护的零序电流补偿系数K应按线路实测的正序阻抗Z1和零序阻抗Z0，用公式K=（Z0-Z1）/3Z1计算获得。实用值宜大于或接近于计算值。
按照后备保护的装设应遵循的原则，110kV线路宜采用近后备方式，220kV线路宜采用远后备方式。
空心线圈的电流i为10A时，磁链φ为0.02Wb，该线圈的匝数W为100，试求其每匝的磁通韦伯。
PMU装置应采用冗余电源模块，电源模块采用双主工作模式；两路直流电源均取自变电站站用直流电源系统同一回电源馈线。（）
为防止母差保护单一通道数据异常导致装置被闭锁，母差保护按照光纤数据通道的异常状态有选择性地闭锁相应的保护元件，简述具体处理原则？
站用交直流一体化电源包括（）。
A:交流不间断电源
B:逆变电源
C:站用变压器
D:直流变换电源
智能变电站系统中，一台IED同一时间仅允许接受（）客户端的遥控命令。
A:1个
B:2个
C:3个
D:4个
在继电保护中，为了减小和消除死区，在实用中广泛采用故障的相间电压作为参考量去判别电流的相位。（）
简述保护装置本体有哪些抗干扰措施？
同杆并架线路，在一条线路两侧三相断路器跳闸后，存在（）电流。
A:潜供
B:助增
C:汲出
D:零序
在所有电力法律法规中，具有最高法律效力的是（）
A:电力法
B:电力供应与使用条例
C:电力设施保护条例
D:供电营业规则
在工程实施中DL／T860-9-2报文采样通道品质描述中最常用的是（）属性。
A:validity
B:source
C:test
D:operatorBlocked
一个LPCT远端模块应配置（）路AD采集其输出信号。
A:1
B:2
C:3
D:4
绘图题：绘出图E-71所可能产生寄生回路的条件及寄生电流的流向。
小接地电流系统的零序电流保护，可利用（）电流作为故障信息量。
A:网络的自然电容电流
B:消弧线圈补偿后的残余电流
C:人工接地电流（此电流不宜大于10～30A、且应尽可能小）
D:单相接地故障的暂态电流
简述电子式互感器用合并单元的功能和作用。
如何处理在开关场电压互感器二次绕组中性点的放电间隙或氧化锌阀片。
直采直跳方式的变压器保护，当低压侧开关停用检修时，下列做法（）是正确的。
A:投入装置总检修压板
B:退出低压侧开关SV接收压板
C:退出跳低压侧开关GOOSE压板
D:不投退任何压板，仅拔掉低压侧采样及跳闸对应的光纤
系统发生两相金属性短路时，故障点健全相电压（）。
A:不变，仍等于正常相电压
B:减少到正常相电压的二分之一
C:升高到正常相电压的1.5倍
D:等于零
自动重合闸的控制开关位置与断路器位置不对应的原理是指（）。
A:控制开关在分闸后位置，断路器实际在断开位置
B:控制开关在合闸后位置，断路器实际在断开位置
C:控制开关在分闸后位置，断路器实际在合闸位置
D:控制开关在合闸后位置，断路器实际在合闸位置
智能变电站应用交换机报文采用（）模式。
A:存储转发
B:直通
C:碎片隔离
D:FWO
计算题：某一电压变送器测量110KV母线电压，其输出电压是4.3V，问母线实际电压是多少？
GOOSE报文一般用于（）的传输。
A:遥测值
B:遥控命令
C:间隔层联闭锁信号
D:站控层联闭锁信号
测控装置进行断路器合闸同期检测时，不进行比较的是（）。
A:电压差
B:功率差
C:频率差
D:相角差
变压器中性点间隙接地的接地保护采用（）和（）并联方式构成。
两只电灯泡，当额定电压相同时，关于其电阻值，以下说法正确的是（）。
A:额定功率小的电阻大
B:额定功率大的电阻大
C:电阻值一样大
D:无法确定
有源AIS电子式电流互感器的一次转换器通常采用（）功能方式。
A:激光供能
B:线路取能
C:微波供能
D:太阳能
电气设备的二次回路包括（）。
A:测量、监察回路
B:控制、信号回路
C:继电保护和自动装置回路
D:操作电流回路
E:照明回路
