投影面垂直面的投影特征:一面投影积聚为与投影轴倾斜的直线段,另两面投影反映平面实形。( )
·正确
·错误
棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在该线上。 ( )
·正确
·错误
求棱锥面上点的投影,可以利用素线法来做。 ( )
·正确
·错误
平面立体相贯,相贯线可能是一组也可能是两组。 ( )
·正确
·错误
曲线的投影只能是曲线。 ( )
·正确
·错误
直线的投影只能是直线。 ( )
·正确
·错误
立体的投影图中,正面投影反映形体的上下前后关系和正面形状。 ( )
·正确
·错误
2:1是缩小比例。 ( )
·正确
·错误
绘制机械图样时,尽量采用1:1的比例。 ( )
·正确
·错误
平面截割圆柱,截交线有可能是矩形。 ( )
·正确
·错误
两个立体相交所形成的表面交线称为截交线。 ( )
·正确
·错误
正等测的三个轴间角均为120°,轴向伸缩系数为:p=r≠q。 ( )
·正确
·错误
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。 ( )
·正确
·错误
国家制图标准规定,可见的轮廓线用虚线绘制。 ( )
·正确
·错误
中心投影法是投射线互相平行的。 ( )
·正确
·错误
锥度时,锥度符号应配置在基准线图形符号的方向应与圆锥方向一致。
·正确
·错误
合体的基本方法有线面分析和形体分析。
·正确
·错误
尺寸的三要素尺寸数字、尺寸线和尺寸界线。
·正确
·错误
比例是<u></u><u>图形</u><u></u>与<u></u><u>实物 </u><u></u>相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为<u></u><u>缩小</u><u></u>比例，2：1为<u></u><u>放大</u><u></u>比例。无论采用哪种比例，图样上标注的应是机件的实际 尺寸。
·正确
·错误
机件的真实大小以图样上所标注的尺寸数值为依据，与比例及视图大小无关。
·正确
·错误
直线的投影只能是直线。( )
·正确
·错误
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。( )
·正确
·错误
曲面分为直线面和曲线面。( )
·正确
·错误
平面截割圆柱,截交线有可能是矩形。( )
·正确
·错误
曲线的投影只能是曲线。( )
·正确
·错误
两交叉直线在H、V、W面上的投影,都有一个重影点。( )
·正确
·错误
平行于圆柱轴线的平面截切圆柱面,其截交线是两条平行的直线。( )
·正确
·错误
两个铅垂面的交线是一条正垂线。( )
·正确
·错误
侧垂线的正面投影和侧面投影均反映实长。( )
·正确
·错误
剖切面只有单一剖切面和平行剖切面两种。( )
·正确
·错误
在零件图上进行尺寸标注时解释正确的是( )
·不允许出现封闭尺寸链
·尺寸标注的基准可以任意选定
·尺寸基准的选择应使设计基准与工艺基准统一,若不能统一时应以工艺要求为主
·工艺基准一般以工件的外端为基准,因为测量方便
在螺纹规定的画法中解释错误的是( )
·外螺纹的大径用粗实线表示,小径用细实线表示
·内螺纹在剖切视图中其大径用细实线而小径用粗实线表示
·小径必须画入螺纹的倒角内
·对于盲端螺纹孔其螺纹应画到孔底,其底锥角度应与所选钻头相适应
徒手画图草图时:( )
·只是不需要固定图纸,其它与仪器图相同
·可以了草随意一些
·所有图线一样,没有粗中细线型的要求
·画线靠徒手,定位靠目测,必须保持线型明确,比例协调
三面投影图中正面投影反映形体的( )
·上下、左右、前后的三个方位的关系
·左右、前后的方位关系
·上下、左右的方位关系
·上下、前后的方位关系
与孔配合时应优先选用( )配合。
·基孔制
·基轴制
·任意
·混合制
面( )性质不是平行投影法特有的基本性质。
·平行性
·定比性
·相似性
·接合性
如果A 点在V 投影面上,以下选项正确的是( )
·A点的x 坐标为0
·A点的y 坐标为0
·A点的z 坐标为0
·A点的x 、y 、z 坐标都不为0
下关于轴测投影的说法( )是正确的。
·直观性强,有一定的度量性
·最具有真实感,但作图太繁杂费时
·绘图简便,有立体感,无度量性
·绘图简便,度量性好,无立体感

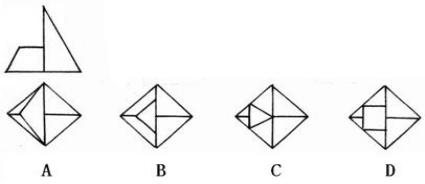

下图为截切后正四棱锥的投影,正确的水平投影是( )
·A
·B
·C
·D
下图所示AB、CD两直线的相对几何关系是( )
·平行
·相交垂直
·相交不垂直
·交错
表面粗糙度是衡量零件表面质量的一项主要指标。( )
·正确
·错误
两个一般平面的交线可能是垂线。( )
·正确
·错误
无论采用那种方法标注,同一个平面图形所需要的尺寸总数应当是相同的。( )
·正确
·错误
点的投影一定是点,线的投影也可以是点。( )
·正确
·错误
一般位置直线的投影不反映直线对投影面倾角的真实大小。( )
·正确
·错误
如果点A属于△BCD,则该点的H面投影a也会落在△bcd的区域内。( )
·正确
·错误
直线经过两次换面可以从一般位置变为投影面垂直线。( )
·正确
·错误
当平面与圆锥表面相交时,随着截平面与圆锥轴线相对位置的不同,截交线的形状有六种形式。( )
·正确
·错误
平面截割圆柱,截交线有可能是矩形。( )
·正确
·错误
平面与回转体相交,其截交线是封闭的平面图形。( )
·正确
·错误
