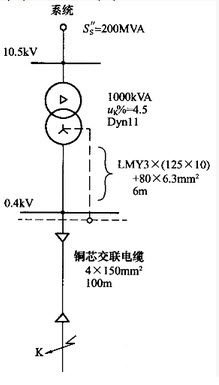

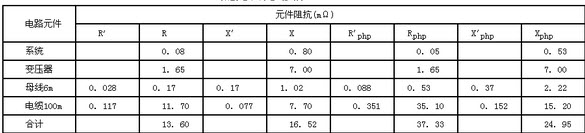

有一配电系统如图所示,配电变压器容量为1000kVA,10/0.4kV,uK2%=4.5,S9型,绕组结线为Dyn11,连接母线及电缆的参数均表示在图上,各元件的相电阻R、相电抗X、相保电阻Rphp及相保电抗Xphp值列于表。
第1题,共5个问题
(单选题)K点发生三相短路时短路电流I′KK3为()。
A:10.25kA
B:6.23kA
C:10.76kA
D:5.94kA
第2题,共5个问题
(单选题)K点发生单相接地故障时的电流I为()。
A:4.90kA
B:5.15kA
C:5.89kA
D:8.82kA
第3题,共5个问题
(单选题)K点短路时短路全电流最大有效值Ip为()。
A:10.83kA
B:6.27kA
C:10.32kA
D:5.98kA
第4题,共5个问题
(单选题)K点短路时短路冲击电流i。为()。
A:9.52kA
B:16.43kA
C:15.66kA
D:9.07kA
第5题,共5个问题
(单选题)K点短路时短路冲击系数Kp为()。
A:1.30
B:1.90
C:1.80
D:1.08
